Затворы поворотные дисковые запорно-регулирующие
надежные решения для энергетической и общепромышленной отрасли

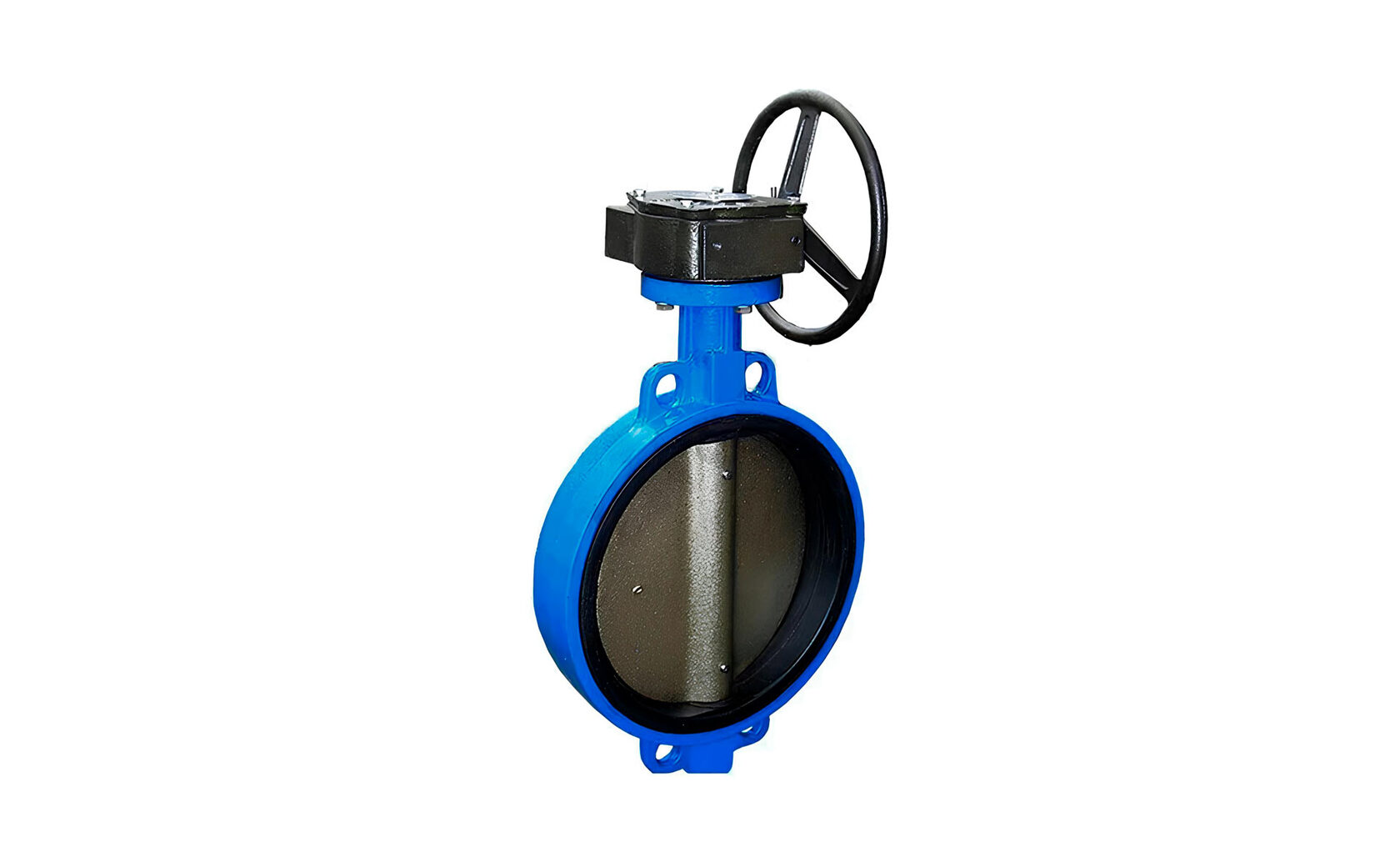

Затворы поворотные дисковые запорно-регулирующие

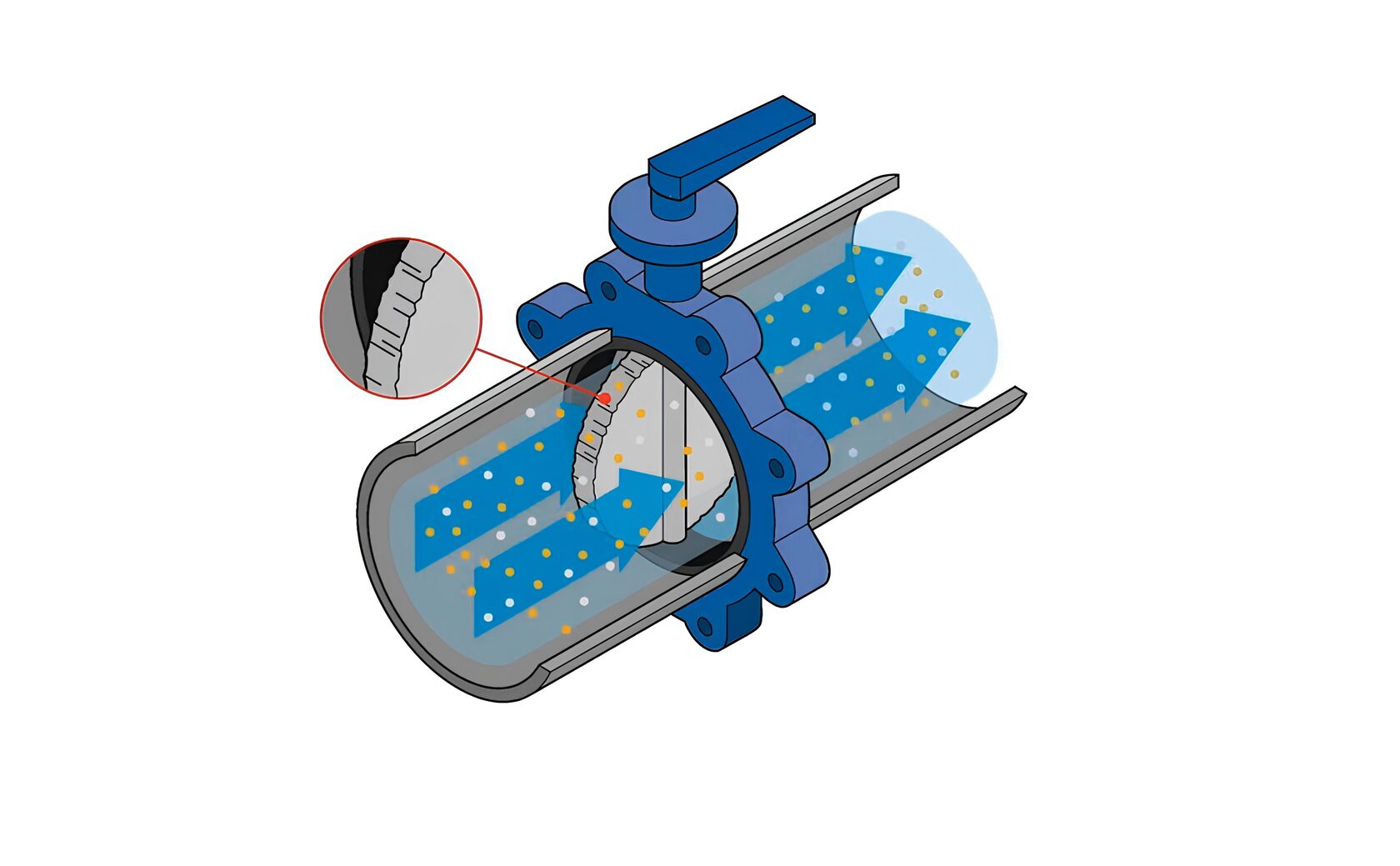

Конструкция и особенности
Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Корпуса затворов выпускаются в исполнении без проушин, DN 100–300 с двумя монтажными проушинами, DN 350–600 с четырьмя монтажными проушинами, DN 800–1200 с четырьмя глухими резьбовыми отверстиями с каждой стороны корпуса.
Затворы DN 40–600 имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800–1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса.
Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съёмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр номинальный | DN 40 - DN 1200 |
| Давление номинальное | PN 6, 10 для затворов DN 40 - DN 1200 PN 16 для затворов DN 40 - DN 600 |
| Температура рабочей среды | до +200°C (в зависимости от материала конструкции) |
| Класс герметичности | А по ГОСТ 9544-2005 |
Управление
- Ручное – рукоятка - DN 40 - DN 250
- Ручное – через редуктор - DN 40 - DN 1200
- Электро или пневмопривод - DN 40 - DN 1200
Тип седла
- Заменяемое для DN 40 - DN 600 PN 6, 10
- Монолитное для DN 40 - DN 1200 PN 6, 10, 16
Присоединение
Бесфланцевое стяжное, между фланцами трубопровода.
Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода – по ГОСТ 12815, исполнение 1, ряд 2.
Условия эксплуатации
- Установочное положение: любое, кроме положения «электроприводом вниз» для электроприводных затворов
- Направление подачи рабочей среды: любое
- Скорость потока рабочей среды: для газообразной среды - 80м/с, для жидкой среды - 5м/с
- Климатическое исполнение: У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Характеристики регулирования
Расходная характеристика затворов: равнопроцентная, при углах открытия диска от 20° до 70°. При углах открытия до 60°-70° затворы могут использоваться для дросселирования потока рабочей среды.
Пропускная способность затворов Kv м³/ч: в зависимости от степени открытия (угла поворота диска).
Значение крутящего момента на штоке: в соответствии с техническими таблицами.
Материалы конструкции
| Элемент | Материал |
|---|---|
| Корпус | Серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена |
| Диск | Чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы |
| Шток | Легированная сталь/нержавеющая сталь |
| Седло | ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон* *исполнение затвора с седлом из силикона только на PN 6 |
Основные рабочие среды
Неагрессивные:
воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ
Агрессивные:
аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода
