Затворы поворотные дисковые запорно-регулирующие футерованные
надежные решения для энергетической и общепромышленной отрасли
Затворы поворотные дисковые запорно-регулирующие футерованные
Конструкция и преимущества

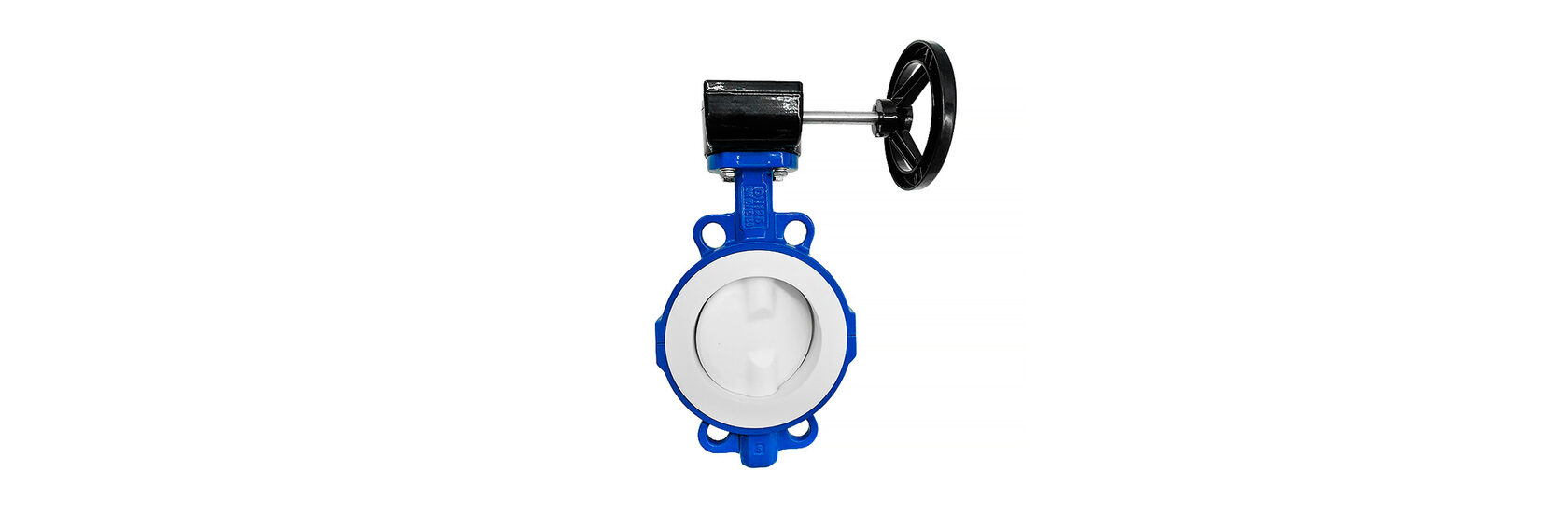

Затвор дисковый с футерованным корпусом и диском представляет собой оптимальное решение проблем коррозии, возникающих в химических и других производствах при использовании обычных затворов дисковых.
Покрытие корпуса и диска полностью исключает возможность любого контакта среды с основными материалом этих деталей. Затвор подходит для использования в качестве как запорной, так и регулирующей арматуры и может комплектоваться приводными устройствами в соответствии со специфическими условиями применения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип конструкции | Затворы с футерованным корпусом и диском |
| Условный проход | DN 40 - DN 600 |
| Рабочее давление | PN 10, 16 |
| Температура рабочей среды | до +180°C |
| Класс герметичности | А по ГОСТ 9544-2005 |
| Тип седла | Съемное |
Управление
- Ручное – рукоятка DN 40 - DN 250
- Ручное – через редуктор DN 150 - DN 600
- Электро или пневмопривод DN 40 - DN 600
Присоединение
Бесфланцевое стяжное, между фланцами трубопровода.
Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода – по ГОСТ 12815, исполнение 1, ряд 2.
Условия эксплуатации
- Установочное положение: любое, кроме положения «электроприводом вниз» для электроприводных затворов
- Направление подачи рабочей среды: любое
- Крутящий момент: см. таблицу 1
- Климатическое исполнение: УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Основные материалы, используемые в качестве покрытия
PTFE (Политетрафторэтилен)
Высокая химическая стойкость, температурный диапазон от -50°C до +180°C
PFA (Перфторалкокси)
Превосходная химическая стойкость, прозрачность, высокая температура плавления
FEP (Фторированный этиленпропилен)
Химическая инертность, прозрачность, устойчивость к УФ-излучению
ETFE (Этилентетрафторэтилен)
Высокая механическая прочность, химическая стойкость, стойкость к износу
Преимущества футерованных затворов
Полная защита от коррозии
Футеровка полностью исключает контакт рабочей среды с основным материалом корпуса и диска
Химическая стойкость
Подходят для работы с агрессивными химическими средами
Универсальность
Могут использоваться как запорная и регулирующая арматура
Легкое обслуживание
Съемное седло упрощает техническое обслуживание и ремонт
Области применения
Химическая промышленность
Перекачивание кислот, щелочей, растворителей и других агрессивных химических веществ
Фармацевтическая промышленность
Системы с высокой требовательностью к чистоте и химической инертности
Металлургия
Технологические процессы с использованием агрессивных сред
Водоподготовка
Системы с использованием химических реагентов для очистки воды
