Затворы поворотные дисковые запорно-регулирующие и регулирующие
надежные решения для энергетической и общепромышленной отрасли
Затворы поворотные дисковые запорно-регулирующие и регулирующие

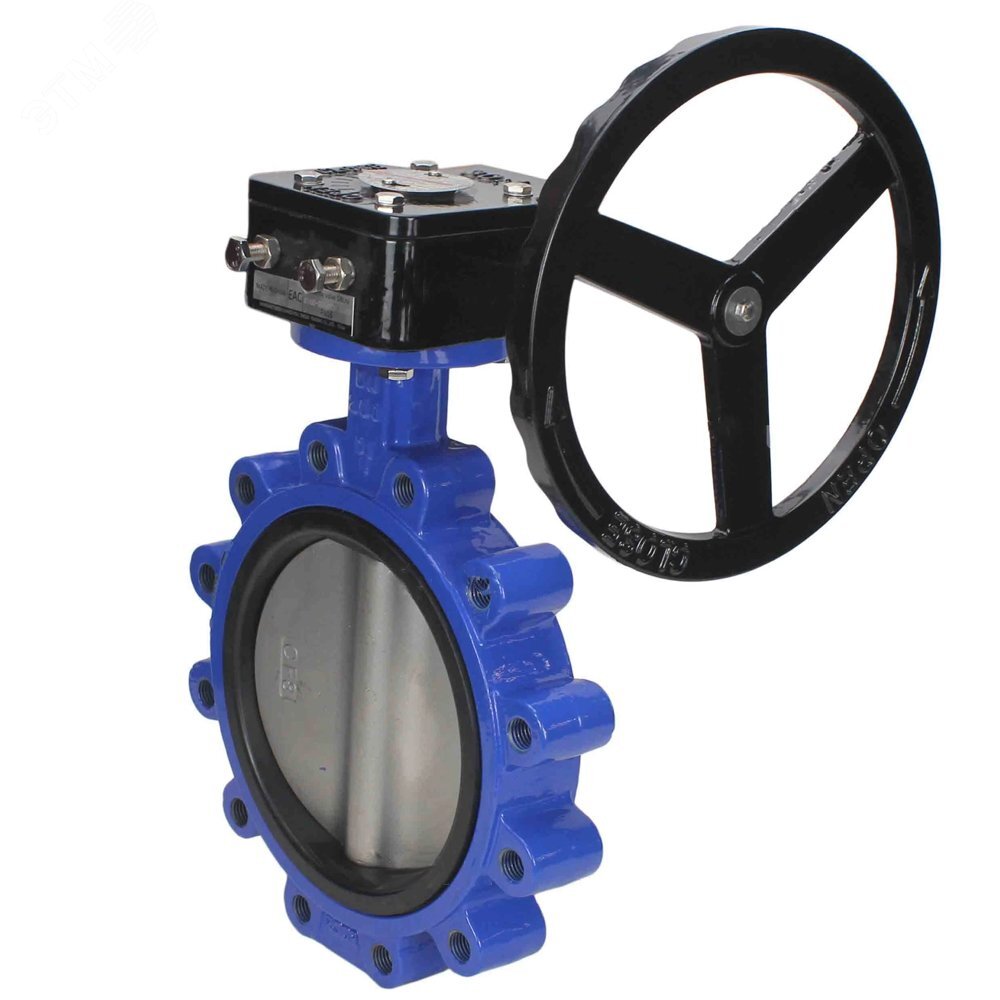

Конструкция с двойным эксцентриситетом
Затворы данных моделей специально созданы для работы в более тяжелых, нежели для затворов с симметричным диском, условиях (высокие температуры, большее количество циклов срабатывания, сверхагрессивные рабочие среды и т.д.).
Диск затвора установлен в корпусе не симметрично относительно оси симметрии корпуса и оси трубопровода. Седло и диск имеют конический профиль. Двойное смещение оси вращения позволяет выходить диску из контакта с седлом уже при минимальном угле открытия.
Типы исполнения седел
С мягким уплотнением
Затвор запорно-регулирующий с фторопластовым уплотнительным элементом
Пожаробезопасное
Затвор запорно-регулирующий повышенной пожаробезопасности с фторопластовым уплотнительным элементом и стальным седлом-дублером
Металл по металлу
Затвор регулирующий с упругим металлическим уплотнительным элементом
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметры номинальные | DN 80 - DN 600 |
| Давление номинальное | PN 10, 16 |
| Температура рабочей среды | до +600°C (в зависимости от материала конструкции) |
| Класс герметичности | А по ГОСТ 9544-2005 |
| Область дросселирования | при углах открытия от 20° до 70° |
Управление
- Ручное – рукоятка DN 80 - DN 150
- Ручное – через редуктор DN 80 - DN 600
- Электро или пневмопривод DN 80 - DN 600
Присоединение и установка
Бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода – по ГОСТ 12815, исполнение 1, ряд 2.
- Установочное положение: любое, кроме положения «электроприводом вниз» для электроприводных затворов
- Направление подачи рабочей среды: однонаправленное, по стрелке на корпусе затвора
Регулирующие характеристики
- Значение крутящего момента на штоке: в соответствии с таблицей 1
- Пропускная способность затворов Kv м³/ч: приведена в таблице 2
- Характеристика потока: см. рисунок 1
- Климатическое исполнение: УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Материалы конструкции
| Элемент | Материал |
|---|---|
| Корпус | Углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы |
| Диск | Углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы |
| Шток | Легированная сталь/нержавеющая сталь |
| Седло | Фторопласт/фторопласт и инконель-625/инконель-625 |
Основные рабочие среды
Неагрессивные:
воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ
Агрессивные:
аммиак, кислоты, щелочи, сульфитный щелок, слабокислые и слабощелочные среды (концентрацией до 3%), нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода
Преимущества двойного эксцентриситета
Высокие температуры
Работа при температурах до +600°C
Долгий срок службы
Увеличенное количество циклов срабатывания
Легкое управление
Минимальное усилие при открытии/закрытии
Надежное уплотнение
Высокий класс герметичности А по ГОСТ
