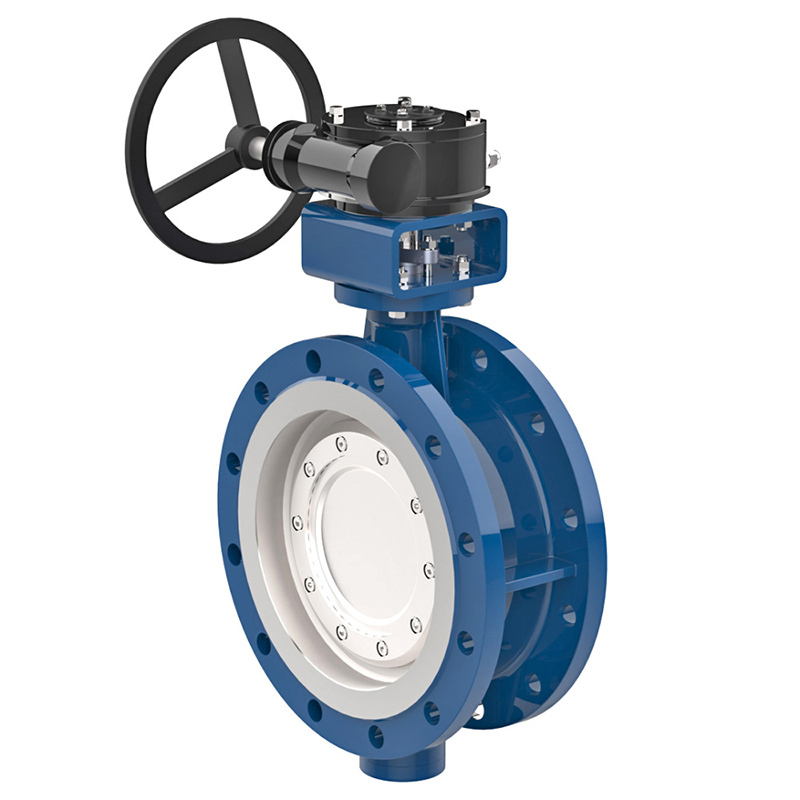

Затворы поворотные дисковые запорно-регулирующие трехэксцентриковые

Назначение и применение

Затворы предназначены для установки на технологических трубопроводах в металлургической, газовой, газоперерабатывающей, нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности, на предприятиях строительного комплекса и коммунального хозяйства, трубопроводах пара и воды.

Затворы предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств и служат для перекрытия потока рабочей среды, а также для регулирования параметров рабочей среды посредством изменения ее расхода в соответствии с полученной командной информацией.

Принцип работы трехэксцентриковой конструкции

Основная цель конструкции затвора с тремя смещениями (эксцентриситетами) - устранение трения, то есть обеспечение полного отсутствия контакта между уплотнениями корпуса и диска на всем 90°-ном ходе диска, что является идеальным решением проблемы истирания и отсутствия протечки по затвору.

Ось вращения диска и ось трубопровода (корпуса затвора) создают эксцентриситет «b». Ось вращения шпинделя не только отклоняется от центра диска, но также и от оси уплотнения корпуса, создавая эксцентриситет «a».

Эффект двойного смещения (эксцентриситета) заключается в том, что после открытия затвора, диск быстро отделяется от уплотнения корпуса, таким образом значительно сокращая нежелательные деформацию и трение между диском и уплотнением корпуса.

Эксцентриситет «С», образованный за счет угла самой уплотнительной поверхности позволяет уплотнениям корпуса и диска мгновенно размыкаться при открытии затвора, а также обеспечивает полный контакт уплотнительных поверхностей при закрытии.

Конструкция этих затворов позволяет значительно уменьшить механический износ и истирание между двумя уплотнительными поверхностями, что позволяет улучшить функцию уплотнения и значительно увеличить срок службы изделия.
